Jak zkontrolovat uzemnění v koupelně?

Chtěl bych přímo upozornit na poměrně důležitou otázku týkající se elektrické bezpečnosti Vy a vaše rodina, když bydlíte v bytě nebo soukromém domě. Jaký to má smysl? Všichni jsme slyšeli o takových věcech, jako je ochranný („uzemňovací“) kontakt na zásuvkách nebo lampách, uzemnění koupelny nebo vyhřívaný věšák na ručníky (více informací o uzemnění viz. zde). Většina lidí ví, jak funguje a kde se nachází, ale málokdo dokáže říci, zda skutečně funguje a dokáže člověka ochránit před úrazem elektrickým proudem. Nejednou jsme se zejména v novostavbách setkali s tím, kdy se při kontrole funkčnosti ochranného uzemnění ukázalo, že v podlahovém nebo bytovém panelu je tento vodič buď zcela vyšroubován, nebo prakticky nedochází ke kontaktu se zemnicí sběrnicí.

Jsou případy, kdy nekvalifikovaní instalatéři při rekonstrukci koupelny úmyslně nebo omylem bruskami odříznou vodič s ochranným uzemněním, který je uložen ve zdi, nebo jej jednoduše zapomenou přišroubovat k vaně či vyhřívanému věšáku na ručníky. Obecně platí, že ze všech elektrických zařízení v bytě je vodič s ochranným uzemněním nejdůležitější a prioritní, protože se přímo týká vaší bezpečnosti. Můžeme žít bez elektřiny, ale těžko můžeme žít bez stabilního uzemnění. V tomto ohledu se zrodila touha napsat tento článek.

O tom hlavním. Všechny kovové části v koupelně (vana, sušáky ručníků atd. kovové konstrukce) musí mít ochranné uzemnění a zároveň mít spolehlivý kontakt. Také všechny elektrické zásuvky a svorky na lampě musí mít ochranný zemnící vodič (žlutozelený). To jsou ty, které je nakonec třeba zkontrolovat. Existuje několik testovacích metod, ale já se zaměřím na tu, která vyžaduje vstupní proudový chránič instalovaný v elektrickém panelu bytu (většinou 63A 100mA). Můžete se dozvědět více o RCD zde. Ihned vás varuji, že tato metoda je docela účinná, ale vyžaduje otevření elektrického panelu pro připojení vodiče třetí strany. Proto byste to neměli dělat bez důvěry ve své schopnosti a znalosti. Pozvěte odborníka!

Použité materiály a nástroje. Potřebujeme tedy pouze jeden ohebný izolovaný vodič libovolného průřezu, jako je drát PV-3 (telefonní drát, kroucený pár atd. jsou také docela vhodné). Délka vodiče by měla být taková, aby stačila od elektrického panelu k nejvzdálenější zásuvce nebo lampě v bytě. Nástroje, které budete potřebovat, jsou indikační šroubovák a několik typů křížových šroubováků.

Průvodce krok za krokem.

1. Vypněte všechny jističe v elektrickém panelu;

2. Otevřete přední panel elektrického panelu;

3. Pomocí indikačního šroubováku zkontrolujte přítomnost napětí na zemnicí sběrnici (sběrnice, na kterou jsou připojeny žlutozelené vodiče). Nemělo by být žádné napětí;

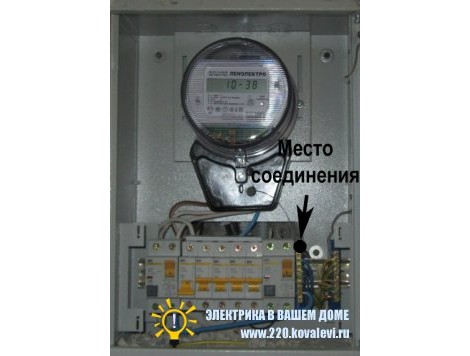

4. Vezměte ohebný, předem připravený vodič a připojte jej k nulové sběrnici (sběrnici, ke které jsou připojeny modré vodiče);

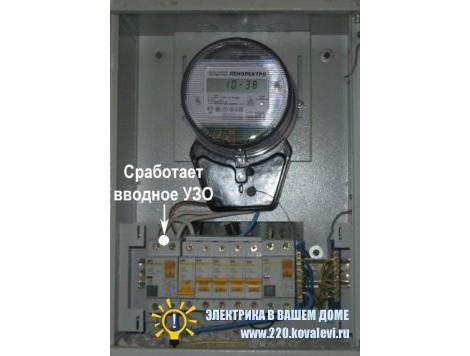

5. Dotkněte se druhým koncem vodiče zemnící sběrnice (sběrnice, ke které jsou připojeny žlutozelené vodiče). Když uzemnění funguje, měl by vstupní proudový chránič okamžitě vypnout (Pokud se tak nestane a vstupní proudový chránič zůstane v zapnutém stavu, pak v bytě není uzemnění. Zkontrolujte spolehlivost připojení v podlahovém panelu). Chcete-li zkontrolovat další kontakt, natáhněte „pojistku“ RCD do původní polohy.

6. Další kroky jsou shodné s bodem 5. Projděte s ohebným vodičem do kterékoli místnosti a střídavě se jimi dotýkejte zemnících „antén“ v zásuvkách, žlutozelených vývodů svítidel (nebo kovových částí lustrů, ARB). Při dotyku by měl vypadnout úvodní proudový chránič. Pokud RCD nefunguje, pak není uzemnění.

7. Fronta na koupelnu. Zde byste měli zkontrolovat koupelnu, vyhřívaný věšák na ručníky a zapojený ohřívač vody. Nezapomeňte zkontrolovat spolehlivost šroubových spojů na vyhřívané svorce držáku ručníků a výstupu v koupelně. Upozorňujeme, že na stěně koupelny musí být krabice EPS (systém vyrovnávání potenciálu). Častěji je to v úrovni kolen nebo níže. Obsahuje jednu malou kovovou sběrnici, na kterou jsou připojeny vodiče. Nemělo by tam být žádné napětí. Utáhněte šroubové spoje. Umístěte pneumatiku zpět a zavřete víko.

8. Po kontrole všech objímek, svítidel atd. vyjměte pružný vodič z panelu. Pomocí šroubováku utáhněte všechny šroubové spoje. Zavřete přední panel elektrického panelu.

To je vše. Ještě jednou, pokud si nejste jisti prováděním tohoto typu práce, kontaktujte odborníka.
