Jak funguje přepínač paketů?

Paketové spínače, spínače jsou určeny pro provoz v elektrických obvodech s napětím do 400V AC s frekvencí 50, 60Hz a 400Hz a do 230V DC jako:

• Vstupní spínače a spínače v řídicích obvodech elektrických rozvodných instalací;
• ručně ovládaná spínací zařízení pro občasné zapínání a vypínání;

Legenda:

Konstrukce a provoz

Paketové spínače a spínače se skládají ze dvou hlavních součástí: kontaktního systému a spínacího mechanismu.

1- pohyblivé kontakty
2- pevné kontakty
3- izolant
4- lapače jisker

Kontaktní systém je sestaven ze samostatných sekcí. Sekce se skládá z izolátoru 3 (obr. 1), v jehož drážkách jsou pevné kontakty 2 se šrouby pro připojení síťových vodičů, a odpružené pohyblivé kontakty 1 s vláknovými jiskrověnými podložkami 4. Jednotlivé sekce jsou sestaveny na konzole 2 (obr. 2) se spojovacími tyčemi Držáky mají drážky pro připevnění paketových spínačů (3. verze) k panelu při instalaci. Upevnění paketových spínačů a spínačů (1. a 2. verze) lze také provést pomocí horních držáků 1, které mají drážky a jsou umístěny na krytu.

Držáky mají drážky pro připevnění balíčkových spínačů a spínačů (3. verze) k panelu při instalaci. Upevnění paketových spínačů a spínačů (1. a 2. verze) lze také provést pomocí horních držáků 1, které mají drážky a jsou umístěny na krytu. Kontakty v pouzdrových spínačích a spínačích jsou posuvné. Potřebná přítlačná síla kontaktů je zajištěna díky pružícím vlastnostem pohyblivých kontaktů.

Spínací mechanismus 4 je umístěn nad kontaktním systémem v krytu zařízení. Paketové spínače a spínače jsou vybaveny okamžitým spínacím mechanismem, takže rychlost pohybu pohyblivých kontaktů nezávisí na rychlosti otáčení rukojeti.

1-horní držák
2- držák s vlásenkou
3- izolátor (balení)
4-spínací mechanismus
6- rukojeť

Spínací mechanismus se skládá z hnací pružiny, válečku s rukojetí, pérové ​​podložky (nebo dorazu) a aretačních výstupků, které omezují otáčení pérové ​​podložky (dorazu) a s ní pohyblivých kontaktů při spínání. Spínače mají jasnou fixaci spínacích poloh, která zabraňuje při běžném provozu nechtěné samovolné aktivaci, přepínání a zastavení pohyblivých částí mezi spínacími polohami.

Fixace je považována za jasnou, pokud při otočení kliky pod úhlem větším než 120 se kontaktní systém přepne z jedné polohy do druhé a při otočení kliky o více než 45 v libovolném směru se poloha kontaktního systému nezmění .

Kryty mají čtyři aretační výstupky umístěné vůči sobě pod úhlem 90°, což určuje počet spínacích poloh rovný čtyřem. To umožňuje otáčet rukojetí a celým pohyblivým systémem zařízení v obou směrech.

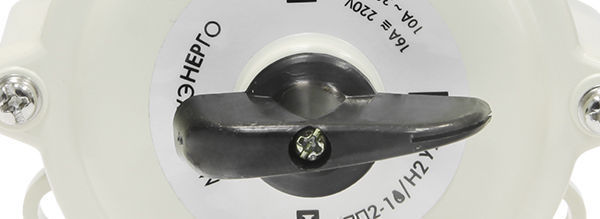

Hermetické a chráněné obalové spínače a spínače jsou otevřená zařízení uzavřená v plášti vyrobeném z nehořlavého, nárazuvzdorného materiálu, sestávajícího z pouzdra a krytu.

Kryt hermetických zařízení má ucpávku na výstupním bodě osy rukojeti a těsnící těsnění na spoji s tělem.

Pouzdro hermetických spínačů a spínačů pro vstup vodičů má vestavěné těsnění (viz obrázek 3).

Průřezy kabelů, průměry průchozích otvorů zásuvek a matic v závislosti na jmenovitém proudu balených spínačů a spínačů je nutné volit dle tabulky č.1.

Konstrukce obalových spínačů a spínačů umožňuje:

• spínání významných proudů v zařízeních relativně malých rozměrů, čehož je dosaženo zhášením oblouku v uzavřené komoře, pomocí vláknových zhášecích podložek, pomocí přerušení dvojitého oblouku v každém pólu (fázi) o významné rychlosti rozepínání kontaktů;
• vytvoření široké škály obvodů ze standardních spínacích prvků (s maximálně čtyřmi spínacími polohami);
• zabudování zařízení do ochranných obalů (vodotěsné, prachotěsné, hermetické);
• práce v jakékoli poloze a nízká citlivost na nárazy a vibrace.
