Jak funguje chladicí systém?

Chladničky jsou určeny pro chlazení a zmrazování potravin. Pouze na první pohled se může zdát, že jsou všechny strukturovány stejně. Ve skutečnosti existují značné rozdíly v provedeních.

• Jednokomorová lednice
• Dvoukomorová lednice
• “Plačící” výparník
• „Lednička s elektromagnetickými ventily
• Super zmrazení
• NO FROST systém
• Dvoukompresorové chladničky
• Vyhřívání dveří
• Nulová zóna

Jednokomorová lednice

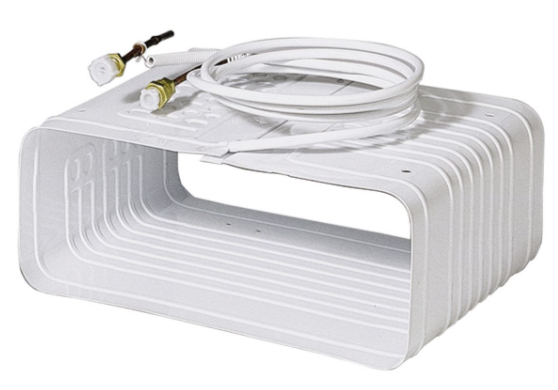

V chladničce sestávající z jedné komory je výparník instalován uvnitř. Je umístěn nahoře a pumpuje studený vzduch, který padá dolů a ochlazuje produkty na policích.

Aby člověk mohl regulovat hladinu chladu uvnitř komory, je pod výparníkem namontována vanička s otvory. Zakrytím těchto oken tlumičem na určitou úroveň můžete zvýšit teplotu vzduchu v chladničce.

Otevření klapek povede k poklesu stupňů. Zároveň takové manipulace neovlivní teplotu v mrazničce.

Výparník v chladničkách tohoto typu je kombinován s mrazničkou a funguje jako kryt. Mraznička se montuje vždy nahoře.

Princip fungování jednokomorové chladničky:

1. Kompresor odčerpává páry freonu z výparníku.
2. Končí v kondenzátoru.
3. Dochází k procesu ochlazování a kondenzaci par.
4. Mají tekutou formu.
5. Kapalný freon vstupuje do výparníku přes filtr sušicí a kapilární trubici.
6. Chladivo, které odčerpává freonové páry, je vede přes filtr-sušič (speciální válec se silikagelem nebo zeolitem). Vniknutí do kanálů výparníku způsobí varu freonu.
7. Odebírá teplo z povrchu výparníku.
8. Studený vzduch vstupuje do prostoru chladničky a ochlazuje potraviny.
9. Freon se vaří a mění se v páru.
10. Odčerpává se motorem (kompresorem).

Výše uvedený cyklus se několikrát opakuje a automaticky se vypne po dosažení nastavené teploty na povrchu výparníku. Prostředí lednice postupně prohřívá. Když teplota v mrazničce dosáhne horní úrovně, kompresor se znovu zapne a cyklicky ji sníží. Tím je zajištěno, že teplota uvnitř chladničky zůstane konstantní.

Aby se zabránilo hromadění kondenzátu vně, je po celém povrchu sacího potrubí připájena kapilára. Během provozu se zahřívá a zahřívá sací potrubí.

Moderní modely chladniček jsou také vybaveny kapilárními trubicemi, ale jsou instalovány uvnitř potrubí.

Konstrukce jednokomorových chladniček vyžaduje přítomnost citlivého termostatického prvku. Vlnovcová trubka je umístěna mimo výparník. Společně chladí a ohřívají. Termostat sleduje teplotu v mrazničce a umožňuje zapínání a vypínání motoru.
Frekvenci spínání kompresoru lze upravit. Čím častěji se motor zapíná, tím více klesá teplota v chladicím a mrazicím prostoru.

Dvoukomorová lednice

Na rozdíl od jednokomorového má dvoukomorový dva výparníky najednou. Jeden vhání ochlazený vzduch do chladicího oddílu, druhý do mrazáku.
Princip fungování dvoukomorové chladničky je následující:

1. Kompresor čerpá kapalný freon.
2. Přes kondenzátor a kapiláru prochází do výparníku.
3. vaří.
4. V okamžiku vypařování se výparník začne ochlazovat.
5. Pohybující se po kapilární trubici dosáhne freon výstupu z výparníku mrazničky.

Aby mohl studený vzduch proudit do prostoru chladničky, musí být freon ochlazen na teplotu pod nulou. Jakmile výparník mrazáku zamrzne, tekutý freon se vrhne do chladničky.

Po ochlazení na -14°C se motor vypne. Chladnička se postupně zahřívá vlivem okolního teplého vzduchu. V důsledku toho se výparník chladničky zahřeje a kompresor se znovu spustí, aby ji ochladil.

“Plačící” výparník

Tak se nazývá výparník instalovaný ve dvoukomorových chladničkách. Chladicí oddíl je vybaven mnohem menším výparníkem než mrazicí oddíl.

Díky výparníku mrazničky dochází během krátké doby k procesu zmrazování na -14°C. Poté přichází příkaz k vypnutí motoru z citlivého prvku termostatu umístěného na povrchu výparníku. Obvykle, když je kompresor v chodu, teplota v chladicím prostoru stihne klesnout na +4 °C.

Kompresor se vypne a vzduch z chladicí komory působí na výparník a zahřívá jej. Nahromaděná námraza začne tát, kapky vody stékají po výparníku do podnosu k tomu speciálně určeného na stěně komory.

Změnou výkonu kompresoru můžete dosáhnout změny teploty v jedné ze dvou komor. Například snížením teploty v hlavní komoře o 2 °C můžete dosáhnout snížení teploty mrazničky o 2 °C: nebude -14 °C, ale -16 °C. Zvýšení teploty v oddílu chladničky znamená zvýšení tohoto indikátoru v oddílu mrazničky.

Teplotu není možné snižovat donekonečna. Jednotka je naprogramována tak, aby teplota v mrazničce nebyla nižší než -18°C. To je normální u termostatu.

Chladnička s elektromagnetickými ventily

Pokud je potřeba instalovat nezávislé ovládání pro chladicí a mrazicí oddíl, měli byste zvolit model chladničky se dvěma nezávislými kompresory a samostatnými výparníky.

Existuje další možnost: využít přítomnost dvouokruhového systému, který umožňuje, aby oba okruhy pracovaly odděleně od sebe. V tomto případě je instalován ventil, který uzavírá přívod chladiva do výparníku chladicí komory. Podobný obrázek zařízení lze nalézt u určitých modelů Minsk.

Když se ventil uzavře, chladivo vstupuje do výparníku pomocí další kapilární trubky. Je speciálně připájen do kondenzátoru zařízení. To pomáhá snížit množství chladiva. Ukazuje se, že kapalné chladivo se jednoduše nedostane do výparníku a vaří ve výparníku mrazničky. A výparník chladicího oddílu přestane zamrzat a teplota se zvýší. Přítomnost ventilu umožňuje regulovat teplotu bez změny stupňů v mrazničce. Automatické vypnutí kompresoru v tomto případě bude řízeno termostatem nainstalovaným v mrazničce.

V některých případech je ventilový systém tak složitý, že umožňuje uzavřít průtok chladiva do výparníků komor jeden po druhém. To umožňuje samostatně nastavit teplotu pro každou komoru.

V tomto případě je provoz systému koordinován pomocí elektronické jednotky. V každé z komor je instalován speciální senzor, schopný měřit teplotu a upravovat ji uvnitř chladicí a mrazicí komory v souvislosti se změnami naměřených hodnot ve vnějším prostředí.

Super zmrazení

Potřeba zmrazovat velké objemy potravin vedla ke vzniku systému nuceného zmrazování. Pokud je v provozu normální mrazicí režim, motor-kompresor se po dokončení cyklu vypne v souladu s nastavenou teplotou v mrazničce.

To nebere v úvahu teplotu samotných produktů. A začnou chladnout od vnějšího okraje a teprve později promrznou. Termostat je ale nastaven tak, aby řídil výparník nebo vzduch v mrazáku, aniž by reagoval na teplotu vkládaných potravin.

Spuštění režimu nuceného zmrazování umožňuje vypnutí regulátoru teploty. Kompresor, aniž by se vypínal, bude pumpovat studený vzduch, dokud majitel chladničky tento režim nevypne, nebo se automaticky vypne po zadané době.

Účinek režimu super zmrazení může nastat v důsledku vypnutí teplotních senzorů a nastavení hodnot na termostatu na maximální hodnotu.

Je také možné zapnout topné těleso na nízké otáčky. Jeho instalace ve výparníku ovlivňuje teplotní čidlo. Zařízení nechladí, což znamená, že nevysílá signál do kompresoru, aby se vypnul. A lednička bude fungovat nepřetržitě. Aktivace režimu superzmrazování na dobu delší než tři dny je nežádoucí, protože motor bude neustále pracovat, což výrazně sníží jeho životnost. Je třeba vzít v úvahu, že při provozu v tomto režimu chladnička současně snižuje teplotu uvnitř oddílu chladničky.

NO FROST systém

V poslední době v obchodech s elektronikou často najdete ledničky se systémem NO FROST. Jejich konstrukce se radikálně liší od výše popsaného chladicího systému.

Mrazicí oddíl těchto modelů nemá obvyklý výparník, což je police nebo deska. V tomto případě je zařízení vybaveno vzduchovým chladičem společným pro obě komory. V mrazáku se umisťuje nahoře nebo dole. Může být také přítomno umístění zadní stěny. V chladicím prostoru však žádné takové vybavení není.

Činnost vzduchového chladiče lze funkčností přirovnat k chladiči v autě. Za ním je namontován ventilátor, který tlačí vzduch do obou komor. Po vstupu do výparníku se proud vzduchu ochladí. Poté pomocí kanálového systému sleduje produkty a ochlazuje je.

Toky jsou rozloženy nerovnoměrně. Nejprve vzduch vstupuje do mrazničky a poté je jeho malá část přesměrována samostatnými proudy do chladničky.

Chladicí komory FROST FREE chladniček jsou vybaveny „plačícím“ výparníkem. A v mrazáku cirkuluje ochlazený vzduch, který nemá výstup do sousední komory.

Mnozí jsou si jisti, že protože NO FROST je přeloženo jako „bez mrazu“, námraza se vůbec netvoří. Ve skutečnosti to není pravda. Mráz je přítomen, ale spotřebitel ho nevidí, protože se usazuje ve výparníku. Každých 8–16 hodin se topná tělesa pod výparníkem zapnou a odmrazují.

Kompresor v chladničkách tohoto typu je vypnutý, soustředí se na nastavenou teplotu v mrazicím prostoru nebo sleduje situaci ve vzduchovém kanálu, kterým proudí ochlazený vzduch z mrazničky do chladicího prostoru.

K regulaci teploty v komoře chladničky se používá speciální klapka, obvykle umístěná v jejím vzduchovém kanálu. Lze jej ovládat ručně nebo měnit stupně pomocí termostatu.

Existuje řada modelů, u kterých lze snížit teplotu v chladicím prostoru zapnutím přídavného ventilátoru, který bude pumpovat další část studeného vzduchu z mrazničky. Dvoukompresorové chladničky Chladničky tohoto typu jsou vybaveny dvěma kompresory, navrženými pro různé komory a pracujícími samostatně bez jakéhokoli vzájemného spojení. Každý z nich je vybaven samostatným termostatem, na základě jehož odečtů se vypínají motory. Provoz jednotky si lze představit tak, jako by v různých budovách vedle sebe byly lednice a mrazák.
V tomto případě zapnutí režimu supermrazení nijak neovlivní teplotu vzduchu v prostoru chladničky.

Vyhřívání dveří

Systém vyhřívání dveří je navržen tak, aby chránil dveře chladničky před kondenzací. V tomto místě se hromadí kapky vody kvůli velkému rozdílu mezi teplotou uvnitř mrazáku a v místnosti, kde je umístěna chladnička.

V létě, kdy se vzduch v místnosti může ohřát až na +30°C, se teplota uvnitř mrazničky stále udržuje na -18°C. V tomto případě je nevyhnutelný výskyt kondenzace podél okrajů dveří, kde je umístěna těsnící guma.

Pokud je v místnosti docela chladno, lze funkci vyhřívání dveří mrazničky vypnout. K tomu existuje speciální klíč. Vzhledem k tomu, že dveře jsou vyhřívány elektrickými topnými tělesy, vypnutím funkce se automaticky spustí režim úspory energie.

Modernější modely používají trochu jiný systém vytápění. Horké chladivo je čerpáno přes kompresor a končí v kondenzátoru chladicí jednotky. Poté se pohybuje potrubím umístěným ve stěně chladničky. Poté vstupuje do potrubí uloženého uvnitř dveří po obvodu. Po zahřátí, ochlazení putuje chladivo v obráceném pořadí do kondenzátoru jednotky.

U mrazniček tohoto typu se mohou dveře a stěny zahřát, když chladicí systém přejde do režimu. To je normální jev a není považován za známku selhání.

Nulová zóna

Čerstvé potraviny – maso, drůbež, ryby – se skladují ve speciální přihrádce chladničky. Obvykle se dodává ve formě výsuvné zásuvky a montuje se mezi chladicí a mrazicí oddíl. Zde se teplota udržuje co nejblíže 0°C. Kromě toho se vytváří vlhkost, která zajišťuje, že potraviny mohou být skladovány co nejdéle.

Existují modely, kde je zóna čerstvosti oddělena do samostatné komory, izolované od ostatních. To pomáhá prodloužit trvanlivost většiny produktů 2–3krát.

Zóna čerstvosti nemusí mít nutně samostatný výparník. V tomto případě je komora chlazena přirozeným prouděním chladného vzduchu. Pocházejí z mrazáku umístěného nad nulovou zónou. Přirozený přítok se provádí pomocí malého kanálu spojujícího tyto dvě komory.

Existují lednice s nulovou zónou, což je plastová nádoba. Je umístěn v blízkosti „plačícího“ výparníku, který ochlazuje prostor uvnitř na 0°C. K dosažení takových podmínek musí být přítomen samostatný výparník. Je také možné přivádět chlazený vzduch z mrazničky, pokud má chladnička NO FROST systém a je řízena pomocí elektronické jednotky.
